[Autoplan] - Historique Entrées CAN
Date de création du rapport: Sun Dec 27 19:14:32 UTC 2020
[Retour vue globale]
- CP1
: Tige rentrée du vérin de la tarière axe Z haut (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP2
: Tige sortie du vérin de la tarière axe Z haut (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP3
: Tige rentrée du vérin de basculement (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP4
: Tige sortie du vérin de basculement (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP13
: Position parallèle des pales de la tarière (Capteur inductif 3fils PNP)
Warning: ['constant'] - CL1
: Capteur linéaire axe Z tarière
- P1
: Capteur pression voie A rotation tarière
Warning: ['constant'] - P2
: Capteur pression voie B rotation tarière
- P3
: Capteur pression voie A axe Z tarière
Warning: ['constant'] - P4
: Capteur pression voie B axe Z tarière
Warning: ['constant'] - S1A
: Commutateur (3 positions fixe) Tarière
Warning: ['constant'] - S1B
: Commutateur (3 positions fixe) Tarière + Planteuse
Warning: ['constant'] - S1C
: Commutateur (3 positions fixe) Planteuse
Warning: ['constant'] - S2
: Commutateur (2 position) Avance tracteur
Warning: ['constant'] - BP1
: Bouton poussoir tracteur (sur boitier de contrôle arrière)
Warning: ['constant'] - CP5
: Position pour le pré trou en haut (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP6
: Position pour le pré trou en bas (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP7
: Tige rentrée du vérin de l’axe Z de la table (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP14
: TODO ??? (identique CP7)
Warning: ['constant'] - CP8
: TODO: VIDE ? Tige sortie du vérin de l’axe Z de la table (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP9
: Tige rentrée de la pince supérieure (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP10
: Tige rentrée de la pince inférieure (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP11
: Tige rentrée du vérin de tassement gauche (Capteur inductif 3fils PNP)
Warning: ['constant'] - CP12
: Tige rentrée du vérin de tassement droit (Capteur inductif 3fils PNP)
Warning: ['constant'] - P5
: Capteur pression voie B tassement
Warning: ['constant'] - CL2
: Capteur linéaire axe X table
- CL3
: Capteur linéaire axe Y table
- I1
: Inclinomètre fonctionnant avec le vérin de chandelle
- I2
: Inclinomètre fonctionnant avec le vérin du 3eme point
- ANGLE
: Angle d'orientation des roues avant du tracteur (tension du signal V)
- ALIM12
: Alimentation du système de contrôle du tracteur (tension du signal V)
- DRIVE
: Avance du tracteur (tension du signal V)
Warning: ['constant'] - ACCEL
: Accélération du tracteur (tension du signal V)
Warning: ['constant'] - PARKING
: Frein de Parking débloqué
Warning: ['constant'] - TRACTEUR_AUTO
: Mode automatique pour le tracteur
- SEAT
: Signal Siège conducteur
Warning: ['constant']
CP1 : Tige rentrée du vérin de la tarière axe Z haut (Capteur inductif 3fils PNP)
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
CP2 : Tige sortie du vérin de la tarière axe Z haut (Capteur inductif 3fils PNP)
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
CP3 : Tige rentrée du vérin de basculement (Capteur inductif 3fils PNP)
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
CP4 : Tige sortie du vérin de basculement (Capteur inductif 3fils PNP)
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
CP13 : Position parallèle des pales de la tarière (Capteur inductif 3fils PNP)
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début

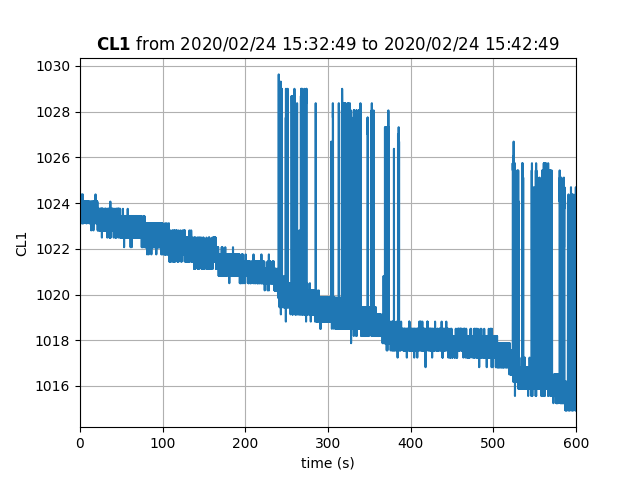

CL1 : Capteur linéaire axe Z tarière
| max : 1029.63 | std : 2.62 | mean : 1020.03 | min : 1014.93 | delta : 14.70 |
retour au début
P1 : Capteur pression voie A rotation tarière
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début

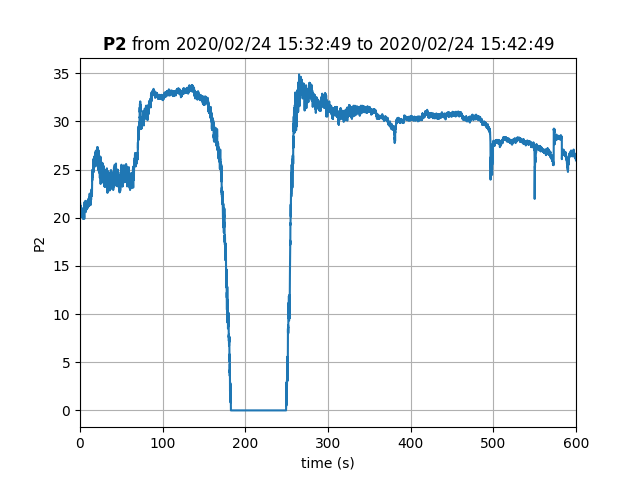

P2 : Capteur pression voie B rotation tarière
| max : 34.88 | std : 9.95 | mean : 25.61 | min : 0.00 | delta : 34.88 |
retour au début
P3 : Capteur pression voie A axe Z tarière
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
P4 : Capteur pression voie B axe Z tarière
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
S1A : Commutateur (3 positions fixe) Tarière
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
S1B : Commutateur (3 positions fixe) Tarière + Planteuse
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
S1C : Commutateur (3 positions fixe) Planteuse
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
S2 : Commutateur (2 position) Avance tracteur
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
BP1 : Bouton poussoir tracteur (sur boitier de contrôle arrière)
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
CP5 : Position pour le pré trou en haut (Capteur inductif 3fils PNP)
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
CP6 : Position pour le pré trou en bas (Capteur inductif 3fils PNP)
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
CP7 : Tige rentrée du vérin de l’axe Z de la table (Capteur inductif 3fils PNP)
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
CP14 : TODO ??? (identique CP7)
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
CP8 : TODO: VIDE ? Tige sortie du vérin de l’axe Z de la table (Capteur inductif 3fils PNP)
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
CP9 : Tige rentrée de la pince supérieure (Capteur inductif 3fils PNP)
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
CP10 : Tige rentrée de la pince inférieure (Capteur inductif 3fils PNP)
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
CP11 : Tige rentrée du vérin de tassement gauche (Capteur inductif 3fils PNP)
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
CP12 : Tige rentrée du vérin de tassement droit (Capteur inductif 3fils PNP)
| max : 1.00 | std : 0.00 | mean : 1.00 | min : 1.00 | delta : 0.00 |
retour au début
P5 : Capteur pression voie B tassement
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début

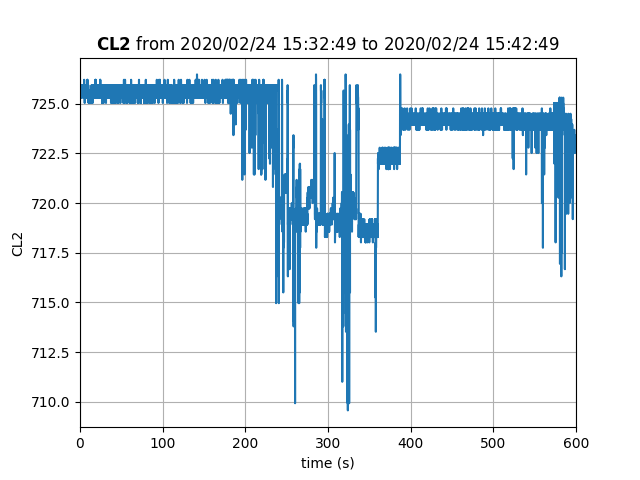

CL2 : Capteur linéaire axe X table
| max : 726.48 | std : 2.42 | mean : 723.72 | min : 709.56 | delta : 16.92 |
retour au début

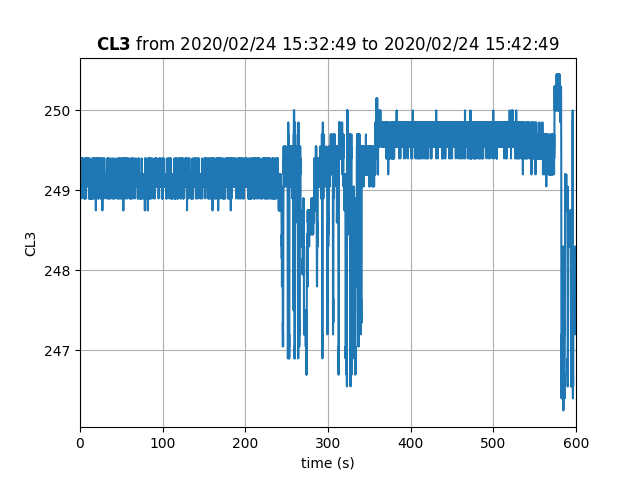

CL3 : Capteur linéaire axe Y table
| max : 250.45 | std : 0.57 | mean : 249.25 | min : 246.25 | delta : 4.20 |
retour au début

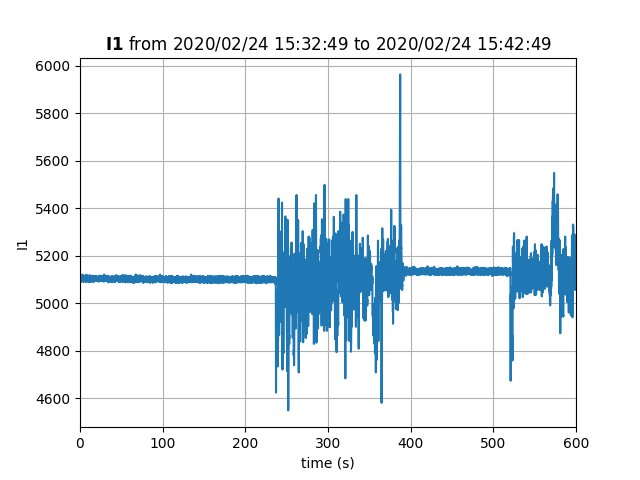

I1 : Inclinomètre fonctionnant avec le vérin de chandelle
| max : 5963.00 | std : 83.39 | mean : 5105.55 | min : 4548.00 | delta : 1415.00 |
retour au début
I2 : Inclinomètre fonctionnant avec le vérin du 3eme point
| max : 6278.00 | std : 158.30 | mean : 5104.91 | min : 4288.00 | delta : 1990.00 |
retour au début

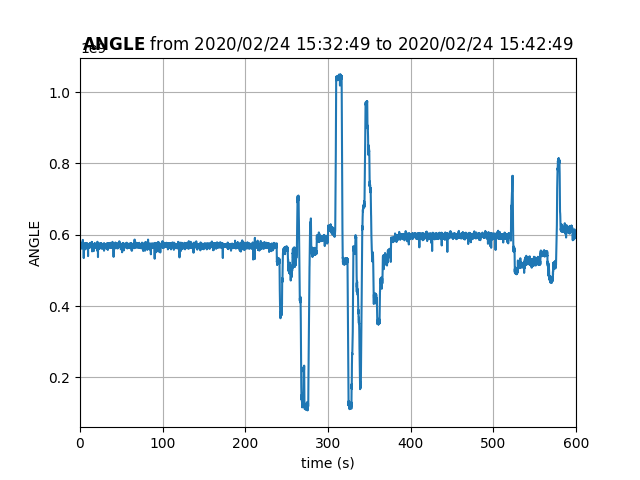

ANGLE : Angle d'orientation des roues avant du tracteur (tension du signal V)
| max : 1049731686.36 | std : 104430301.35 | mean : 566812388.73 | min : 107397963.64 | delta : 942333722.73 |
retour au début

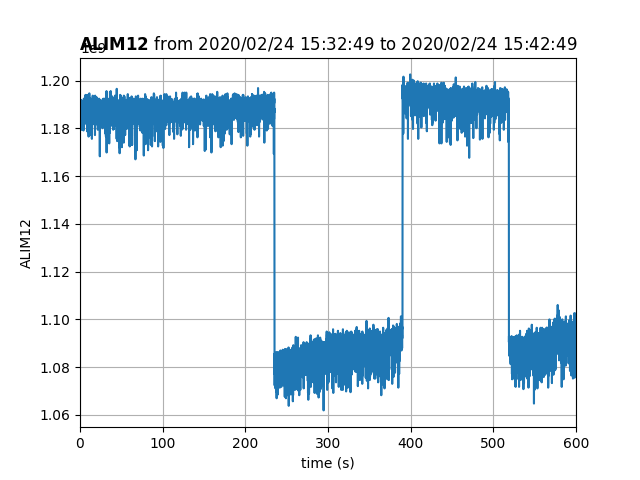

ALIM12 : Alimentation du système de contrôle du tracteur (tension du signal V)
| max : 1202606968.18 | std : 49738818.40 | mean : 1149049702.95 | min : 1061825872.73 | delta : 140781095.45 |
retour au début
DRIVE : Avance du tracteur (tension du signal V)
| max : 9750813.64 | std : 0.00 | mean : 9750813.64 | min : 9750813.64 | delta : 0.00 |
retour au début
ACCEL : Accélération du tracteur (tension du signal V)
| max : 3237031.82 | std : 0.00 | mean : 3237031.82 | min : 3237031.82 | delta : 0.00 |
retour au début
PARKING : Frein de Parking débloqué
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
TRACTEUR_AUTO : Mode automatique pour le tracteur
| max : 1.00 | std : 0.47 | mean : 0.67 | min : 0.00 | delta : 1.00 |
retour au début
SEAT : Signal Siège conducteur
| max : 0.00 | std : 0.00 | mean : 0.00 | min : 0.00 | delta : 0.00 |
retour au début
